PT二次反送电怎么办？

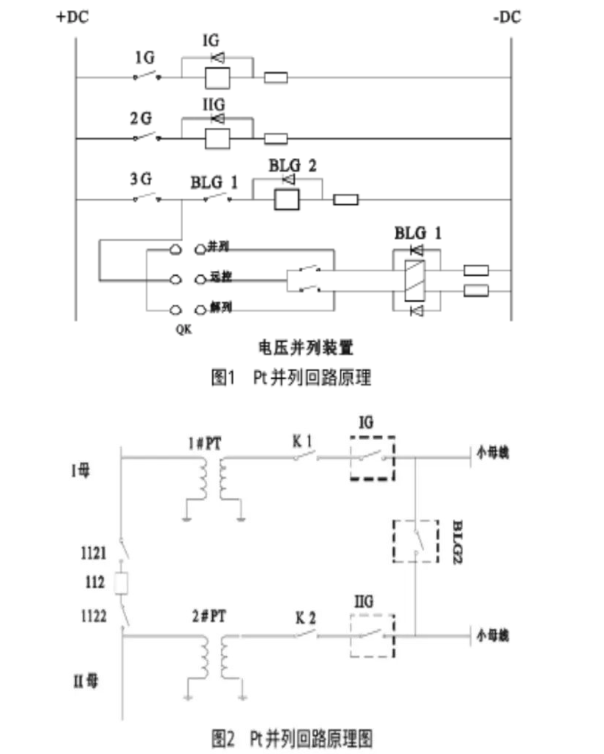

　　一、PT二次并列回路分析

　　什么情况下需要将PT二次并列？

　　双母或单母分段接线方式下，一台母线PT退出运行，母线保持正常运行，此时母线保护需要继续运行，因保护装置不能失去电压，需要另一台运行的PT维持两段母线的保护电压，因此需要将PT并列，并列时要确保一次先并列，二次再并列。

　　为什么要一次先并列，二次再并列？

　　二次侧并列在操作时必须先确保PT一次侧并列（检查母联、分段在合位），否则PT二次侧并列后，一次侧电压不平衡，二次侧将产生较大环流，容易引起二次侧小开关跳闸，从而造成保护误动、计量错误等；且即使二次空开没有跳闸，由于两条母线电压差，会造成二次侧电压误差，引起保护、测量和计量上的误差。

　　案例:

　　某变电站新投运过程中，由I母通过母联断路器对II母充电时，出现220kV#I、II MPT二次小开关全部跳开。

　　事件经过：

　　新投运该变电站时，由#1主变对220kV I母充电，充电正常，#1M PT二次电压测试正常，当通过I母对II母进行充电时（PT高压侧刀闸在合位），合上母联断路器瞬间，#1、2M PT二次小开关全部跳开，保护装置发PT断线告警。

　　当II母充电成功后合#1、2M PT二次小开关，不再跳闸，告警消失。

　　事件原因：

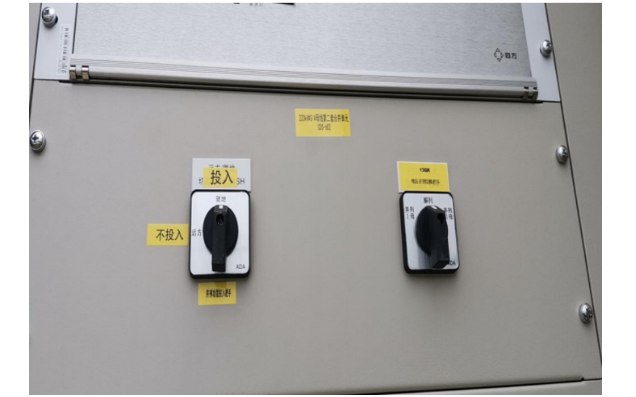

　　经检查，是对II母充电操作前电压切换装置的切换把手QK打在并列位置，使得合母联断路器时PT二次并列反送电，产生了大的空载励磁电流，造成空开跳闸。

　　二、智能站PT二次并列

　　对于智能变电站，PT并列由PT合并单元完成，PT合并单元从GOOSE网络上取母联刀闸、开关合闸位置；各间隔合并单元1及母差保护1取母线PT合并单元1的电压，各间隔合并单元2及母差保护2取母线PT合并单元2的电压。

　　传统PT并列是将I，II母模拟电压短接并列，而智能站PT并列是将PT合并单元I，II母输出数字量并列，是软件并列。当满足PT并列条件时，旋转PT并列把手即可完成I，II母PT并列。

　　三、PT二次小开关操作顺序

　　线路停送电

　　（1）线路停电

　　线路侧PT是直接连在线路上，并且PT二次侧未有其他二次电源连接。对线路进行停电检修操作时，需使用此线路PT作为线路检无压的重要依据。

　　其线路停电检修的操作顺序为：

　　1.进行线路两侧开关、刀闸的停电操作；

　　2.间接验电，检测线路PT二次侧电压确无指示来验明线路确无电压；

　　3.进行线路侧接地刀闸的接地操作；

　　4.断开线路PT二次小开关。

　　（2）线路送电

　　与停电顺序相反。

　　母线PT停送电

　　*PT二次反送电

　　在双母线或单母分段接线方式下的母线PT停电操作中，如果运行PT和停电PT的二次并列，先停PT的高压侧电源或者是拉开PT的高压侧刀闸，运行PT二次电源将会升压反送到停电PT高压侧，造成PT二次反送电。

　　*二次反送电的危害

　　①威胁人身和设备的安全，二次反送电时，高压侧会感应大电压影响人身安全；PT二次线圈匝数少，激磁阻抗小，空载大电流会使铁芯饱和发热，影响PT的绝缘性能。

　　②二次反送电的瞬间铁芯趋于饱和，产生很大的励磁涌流，可能会造成运行PT二次小开关跳闸，从而导致在该母线运行的保护或稳控装置二次失去交流电压，对二次交流电压敏感的继电保护或自动装置可能会误动而跳闸出口造成设备或者电网事故。

　　（1）PT单独停电

　　在双母线或单母分段接线方式下的母线PT停电操作中，运行PT和停电PT二次需要并列，如果先停PT的高压侧电源或者是拉开PT的高压侧刀闸，运行PT二次电源将会升压反送到停电PT高压侧，造成PT二次反送电。

　　操作步骤：PT单独停电，先检查一次并列，然后将二次并列，拉开PT二次小开关，再拉开PT高压侧刀闸。

　　（2）PT与母线同停

　　操作步骤：PT同母线一起停电时，先倒负荷，在空母线情况下，先断开PT二次小开关，再断开母线的母联或者分段开关对母线停电，最后再拉开PT的高压侧刀闸。送电操作顺序时与此相反。

　　为防止PT低压侧电源通过二次小开关向PT反送电，母线PT二次小开关在停、送电操作顺序原则上规定是：

　　停电时，在母线失电前（最后一个母联或分段断开前）断开，即先断开二次小开关，再停PT的高压电源。

　　送电时，在母线带电后（第一个母联或分段合上后）合上，即先送PT的高压侧电源，再送PT二次小开关。

　　这种操作顺序适用于双母、单母分段等可能出现PT二次侧并列的接线方式。为防止其他较小概率的误接线造成的电源反送电情况发生，和在一个单位中统一操作顺序要求，其他接线方式的PT也应按照此操作顺序进行操作。
