胀套联接及选用

　　选用胀套联接应满足的条件项目 条件 备 注 传递转矩 Tt≥T Tt额定转矩（N·m）； T需传递转矩（N·m）； Ft额定轴向力（N）； Fa需传递的轴向力(N)； pf轴与套间的许用压力（MPa）； Fr需承受的径向力(N)； d胀套内径（mm）； l内环宽度（mm） 承受轴向力 Ft≥Fa 承受径向力 传递力 注:胀套串联使用的总额定载荷按Ttn=m·Tt计算.
串联因子m 串联的胀套数量 m Z1型 Z2、Z3、Z4、Z5型 1 1.00 1.0 2 1.56 1.8 3 1.86 2.7 4 2.03 —

推荐的表面粗糙度 胀套型式 Rz 与胀套结合的轴 与胀套结合的孔 Z1 ≤6.3 ≤6.3 Z2 ≤16 ≤16 Z3 ≤10 ≤10 Z4 ≤16 ≤16 Z5 ≤16 ≤16
推荐的孔、轴公差带 胀套型式 胀套内径d/mm 轴的公差带 孔的公差带 Z1 ＜38 h6 H7 ≥38 h8 H8 Z2 所有直径 h7或h8 H7或H8 Z3 所有直径 h8 H8 Z4 所有直径 h9或k9 N9或H9 Z5 所有直径 h8 H8

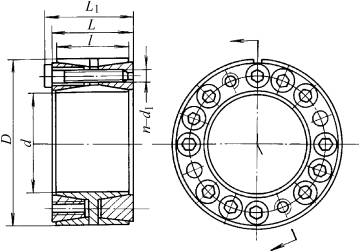

Z5型胀紧联接套的基本尺寸和参数(GB/T7934-1999) 标记示例: 内径d=300mm、外径D=375mm; 胀套Z5－300×375 JB/T 7934-1999 基本尺寸 额定载荷 胀套与轴接合面上的压力 pf/MPa 螺钉的拧紧力矩 质量/kg d D l L L1 d1 n 轴向力 Ft/kN 转矩 Tt/kN·m TA/N·m mm 100 145 60 65 77 M12 10 288 14.4 192 145 4.1 110 155 15.8 175 4.4 120 165 12 346 20.8 192 4.8 130 180 68 74 86 15 433 28.1 193 6.5 140 190 18 519 36.3 214 7.0 150 200 39.0 200 7.4 160 210 21 606 48.5 219 7.8 170 225 75 81 95 M14 18 712 60.6 215 230 10.0 180 235 75 81 95 18 712 64.1 203 10.6 190 250 88 94 108 20 792 75.2 178 14.3 200 260 24 950 95.0 203 15.0 210 275 98 104 120 M16 18 970 102.0 187 355 17.5 220 285 990 109.0 183 19.8 240 305 24 1318 158.0 222 21.4 250 315 1340 167.5 215 22.0 260 325 25 1370 178.0 23.0 280 355 120 126 144 M18 24 1590 222.5 188 485 35.2 300 375 25 1650 248.0 183 37.4 320 405 135 142 162 M20 2140 344.0 192 690 51.3 340 425 635.0 181 54.1 360 455 158 165 187 M22 2670 480.0 176 930 75.4 380 475 508.0 166 79.0 400 495 535.0 158 82.8 420 515 30 3200 673.0 181 86.5 450 555 172 180 204 M24 3700 832.5 175 1200 112.0 480 585 32 3950 948.0 119.0 500 605 988.0 168 123.0 530 640 190 200 227 M27 30 4320 1145.0 157 1600 151.0 560 670 1210.0 148 160.0 600 710 32 4610 1380.0 147 170.0

　　注:Z5型胀紧联接套螺钉的力学性能等级为12.9级。

　　

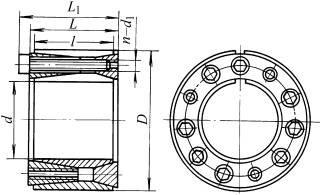

Z4型胀紧联接套的基本尺寸和参数(摘自GB/T7934-1999) 标记示例: 内径d=200mm、外径D=270mm; 胀套Z4－200×270 JB/T 7934-1999 基本尺寸 额定载荷 胀套与轴接合面上的压力 pf/MPa 螺钉的拧紧力矩 质量/kg d D l L L1 d1 n 轴向力 Ft/kN 转矩 Tt/N·m mm TA/N·m 70 120 56 62 74 M12 8 197 6850 201 145 3.3 80 130 12 291 11650 263 3.7 90 140 290 13000 234 4.0 100 160 74 80 94 M14 15 389 19700 213 230 7.2 110 170 483 22600 242 7.7 120 180 482 28900 222 8.3 125 185 480 30000 212 8.5 130 190 31200 205 8.8 140 200 18 574 40200 227 9.3 150 210 572 42900 212 10.0 160 230 83 94 110 M16 800 64000 227 355 14.9 170 240 795 67800 214 15.7 180 250 21 923 83000 235 16.4 190 260 921 88000 223 17.2 200 270 24 1050 105000 242 18.8 210 290 110 116 134 M18 20 1118 117300 197 485 23.0 220 300 21 1120 123000 189 27.7 240 320 24 1280 153000 198 29.8 250 330 27 1282 160200 205 31.0 260 340 1430 186000 32.0 280 370 130 136 156 M20 24 1650 230000 192 690 46.0 300 390 245000 179 49.0

　　 注:Z4型胀紧联接套螺钉的力学性能等级为12.9级。
