尺寸标注

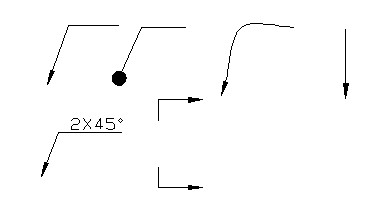

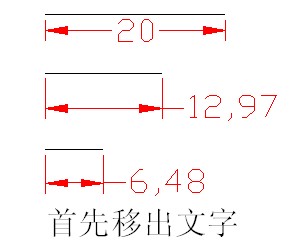

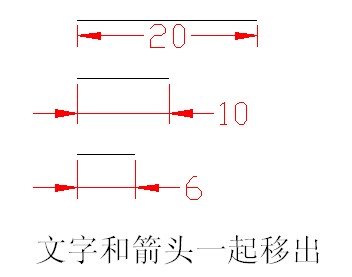

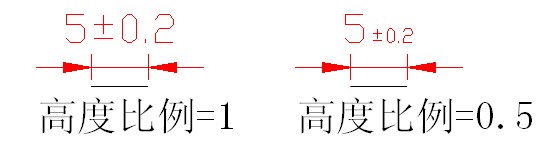

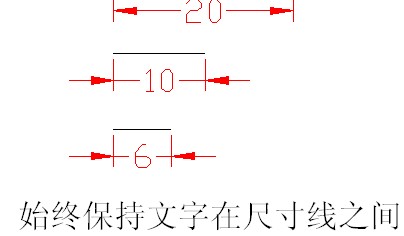

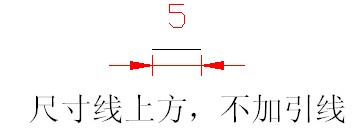

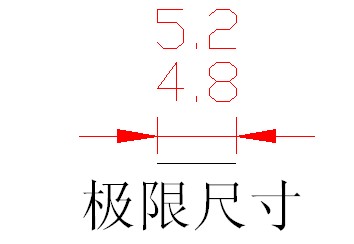

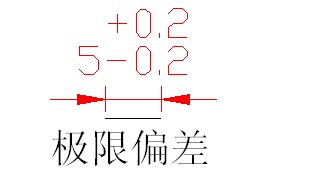

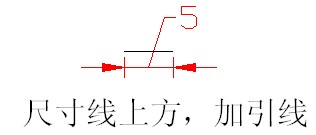

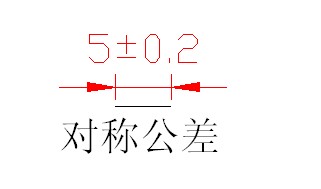

　　一 尺寸组成：尺寸线、箭头（工程上的箭头标准高宽比为1：3）、尺寸界线、尺寸文字 二 尺寸标注规则： ●图形对象的大小以尺寸数值所表示的大小为准。 ●默认用毫米为单位，用其它单位时必须注明。 ●同一图形中，同一类终端应该相同，尺寸数字大小应该相同，尺寸线间隔应该相同。所用字的大小及格式必须满足国家标准。 三 尺寸标注的步骤： ●设置尺寸标注图层 ●设置供尺寸标注用的文字样式 ●设置尺寸标注样式 ●标注尺寸 ●修改调整尺寸标注 四 标注样式管理器： 样式： 预览： 列出：所有样式（要查看图形中所有标注样式，选择该项）正在使用的样式（要查看当前图形中使用的标注样式，选择该项） 修改：修改当前标注样式 线性标注：只能标注水平或垂直 对齐标注： 坐标标注： 半径标注：直径标注（针对圆或圆弧）： 角度标注： 快速标注： 基线标注： ① 必须先有第1个尺寸标注 ② 默认第1个尺寸界线为基线 ③ 命令行中的“选择” 连续标注： ① 要先有一个尺寸线 ② 注意第一、第二尺寸界线的含义（先画的为第一尺寸界线） ③ 命令行中的“选择” 引线标注： 公差标注： 圆心标注： 标注样式对话框： 1、“直线和箭头”卡片： 尺寸线： ① 颜色： ② 线宽： ③ 基线间距：基线标注中尺寸线间的间距大小。 ④ 超出标记：用斜线作为尺寸终端时尺寸线超出尺寸界线的大小。 ⑤ 隐藏：隐藏显示尺寸线1和尺寸线2 尺寸界线区： ① 颜色： ② 线宽： ③ 超出尺寸线：设定尺寸界线超出尺寸部分的长度。 ④ 起点偏移量：尺寸界线和标注尺寸的拾取点之间的偏移量。 ⑤ 隐藏：隐藏或显示尺寸界线1或尺寸界线2 箭头区： ① 第一个：设定第一个终端的样式。 ② 设定第二个终端的样式 ③ 引线：引线终端的样式 ④ 箭头大小：箭头长度。 圆心标记区 ① 类型：圆心标记的类型。 ② 大小：圆心标记的大小。 2、“文字”卡片 文字外观区 ① 文字样式：标注时的文字样式。 ② 文字颜色 ③ 文字高度 ④ 分数高度比例： ⑤ 绘制文字边框 文字位置区 ① 垂直：置中、上方、外部、JIS 置中 ② 水平：置中、第一条尺寸界线、第二条尺寸界线、第一条尺寸线上方、第二条尺寸线上方。 1、 调整卡片 调整选项区 ① 文字和箭头，取最佳效果： ② 箭头：当尺寸界线之间不够放置箭头时，首先将箭头从尺寸线间移出去 ③ 文字：当尺寸界线之间不够放置箭头时，首先将文字从尺寸线间移出去 ④ 文字始终保持在尺寸线之间 ⑤ 若不能放在尺寸界线内，则消除箭头。 文字位置区： ① 尺寸线旁： ② 尺寸线上方 ③ 尺寸线上方： 标注特征比例： ① 使用全局比例： ② 按布局（图纸空间）缩放标注： 调整区： ① 标注时手动放置文字： ② 始终在尺寸界线之间绘制尺寸线：无论尺寸界线之间空间如何，强制在尺寸界线之间绘制尺寸线。 2、主单位设定： 线性标注区 ① 单位格式：科学、小数、工程、建筑、分数以及Windows桌面。 ② 精度 ③ 分数格式：在单位格式为分数时有效：水平、对角和非堆叠。 ④ 小数分隔符号：句号、逗号、空格 ⑤ 舍入：设定小数精确位数，将超出的长度的小数舍去。 ⑥ 前缀：用于设置增加在数字前的字符。 ⑦ 后缀：用于设置增加在数字后的字符。 ⑧ 测量单位比例： ⑨ 消零：控制前导和后续零是否显示。 角度标注： ① 精度：设置角度精度位数 ② 设置是否显示前导和后续零。 3、换算单位设定：用于不同单位之间的换算 4、公差 公差格式区： ① 方式：无、对称、极限偏差、极限尺寸和基本尺寸 ② 精度 ③ 上偏差 ④ 下偏差 ⑤ 高度比例 ⑥垂直位置：控制公差在垂直位置上和尺寸的对齐方式 ⑦清零：是否显示前导和后续零以及英尺和英寸零。 换算单位公差区： ① 精度 ② 清零 8、引线标注： 类型： CAD乘号用X（大写字母）表示 选择引线命令后，应从命令行中选择“设置” 引线设置对话框： ③ 注释：类型（多行文字、复制对象、公差、块参照、无） ④ 引线和箭头： 引线可以使用直线或样条曲线 点数：是否限制引线中线段个数。 角度约束 当箭头样式更改后，再更改“有箭头”时，必须要到尺寸标注中更改。 ⑤ 附着 9、快速尺寸标注 尺寸编辑： 1、尺寸编辑Dimedit： 默认： 新建 旋转：文字旋转 倾斜：标注倾斜 选择对象 2、尺寸样式修改ddedit 3、尺寸文本位置修改Dimtedit 4、尺寸分解 注：①文字修改时“<>”是尺寸数值。删除后尺寸数值将消失 ②尺寸线、尺寸界线的修改用“对象特性”
