齿轮传动的计算载荷

　　 为了便于分析计算，通常取沿齿面接触线单位长度上所受的载荷进行计算。沿齿面接触线单位长度上的平均载荷p(单位为N/mm)为
式中：Fn--作用于齿面接触线上的法向载荷，N；L--沿齿面的接触线长，mm。
法向载荷Fn为公称载荷，在实际传动中，由于原动机及工作机性能的影响，以及齿轮的制造误差，特别是基节误差和齿形误差的影响，会使法向载荷增大。此外，在同时啮合的齿对间，载荷的分配并不是均匀的，即使在一对齿上，载荷也不可能沿接触线均匀分布。因此在计算齿轮传动强度时，应按接触线单位长度上的最大载荷，即计算载荷pca(单位为N/mm)进行计算。即
式中K为载荷系数。

　　计算齿轮强度用的载荷系数K，包括使用系数KA,动载系数Kv,齿间载荷分配系数Kα及齿向载荷分布系数Kβ,即

　　KA--使用系数

　　使用系数KA是考虑齿轮啮合时外部因素引起的附加动载荷影响的系数。这种动载荷取决于原动机和工作机的特性，质量比，联轴器类型以及运行状态等。KA的使用值应针对设计对象，通过实践确定。下表<使用系数>所列的KA值可供参考。

　　 使用系数KA 工作机的工作特性 原动机工作特性及其示例

　　工作机器

　　电动机、匀速转动的汽轮机

　　蒸汽机，燃气轮机液压装置

　　 多缸内燃机 单缸内燃机 均匀平稳

　　发电机,均匀传送的带式输送机或板式输送机,螺旋输送机,轻微升降机,包装机,机床进给机构,通风机,均匀密度材料搅拌机等

　　 1.00 1.10 1.25 1.50 轻微冲击

　　不均匀传送的带式输送机或板式输送机,机床的主传动机构,重型升降机,工业与矿用风机,重型离心机,变密度材料搅拌机等

　　 1.25 1.35 1.50 1.75 中等冲击

　　橡胶挤压机,橡胶和塑料作间断工作的搅拌机,轻型球磨机,木工机械,钢坯初轧机,提升装置,单缸活塞泵等

　　 1.50 1.60 1.75 2.00 严重冲击 挖掘机,重型球磨机,橡胶揉合机,破碎机,重型给水泵,旋转式钻探装置,压砖机,带材冷轧机,压坯机等 1.75 1.85 2.00

　　2.25

　　或更大

　　注：表中所列KA值仅适用于减速传动；若为增速传动，KA值约为表值的1.1倍。当外部机械与齿轮装置间有挠性连接时 ，通常KA值可适

　　Kv--动载系数

　　齿轮传动不可避免的会有制造及装配的误差，轮齿受载后还要产生弹性形变。这些误差及变形实际上将使啮合轮齿的法向齿距Pb1与Pb2不相等（参看图例），因而轮齿就不能正确的啮合传动，瞬时传动比就不是定值，从动齿轮在运转中就会产生角加速度，于是引起了动载荷或冲击。对于直齿轮传动，轮齿在啮合过程中，不论是由双对齿啮合过渡到单对齿啮合，或是由单对齿啮合过渡到双对齿啮合的期间，由于啮合齿对的刚度变化，也要引起动载荷。为了计及动载荷的影响，引入了动载系数Kv。

　　齿轮的制造精度及圆周速度对轮齿啮合过程中产生动载荷的大小影响很大。提高制造精度，减小齿轮直径以降低圆周速度，均可减小动载荷。

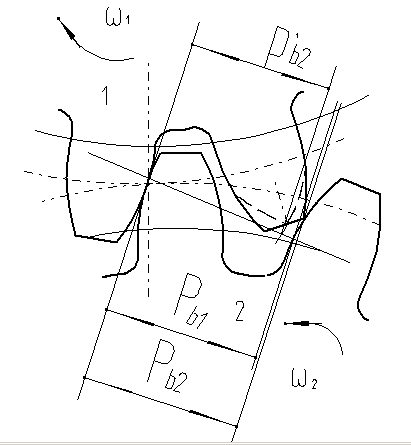

　　为了减小动载荷，可将轮齿进行齿顶修缘，即把齿顶的小部分齿廓曲线（分度圆压力角α=20°的渐开线）修正成α>20°的渐开线。如图1所示，因Pb2>Pb1,则后一对轮齿在未进入啮合区时就开始接触，从而产生动载荷。为此将从动轮2进行齿顶修缘，图中从动轮2的虚线齿廓即为修缘后的齿廓，实线齿廓则为未经修缘的齿廓。由图明显地看出，修缘后的轮齿齿顶处的法节Pb2Pb1时，对修缘了的轮齿，在开始啮合阶段(如图1)，相啮合的轮齿的法节差就小一些，啮合时产生的动载荷也就小一些。

　　

　　

图1

　　又如图2主动轮齿修缘动画演示所示，若Pb1>Pb2，则在后一对齿已进入啮合区时，其主动齿齿根与从动齿齿顶还未啮合。要待前一对齿离开正确啮合区一段距离以后，后一对齿才能开始啮合，在此期间，仍不免要产生动载荷。若将主动轮1也进行齿顶修缘（如图主动轮齿修缘中虚线齿廓所示），即可减小这种载荷。

　　



　　

图2

　　高速齿轮传动或齿面经硬化的齿轮，轮齿应进行修缘。但应注意，若修缘量过大，不仅重合度减小过多,而且动载荷也不一定就相应减小,故轮齿的修缘量应定得适当。

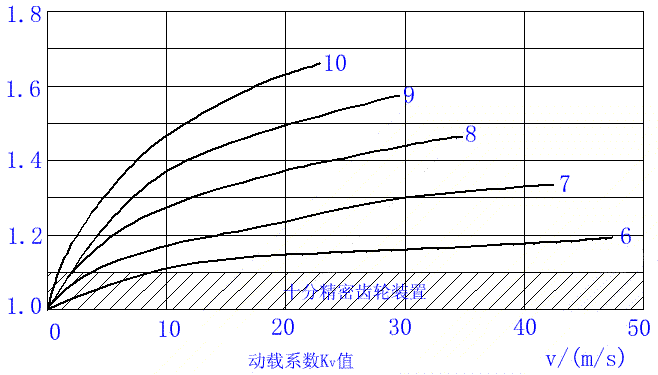

　　动载系数Kv的实用值，应针对设计对象通过实践确定，或按有关资料确定。对于一般齿轮传动的动载系数Kv,可参考动载系数图选用。若为直齿圆锥齿轮传动，应按图中低一级的精度线及锥齿轮平均分度圆处的圆周速度Vm插取Kv值。

　　α--齿间载荷分配系数

　　

　　

图3

　　 一对相互啮合的斜齿（或直齿）圆柱齿轮，如在啮合区中有两对（或多对）齿同时工作时，则载荷应分配在这两对（或多对）齿上。

　　 两对齿同时啮合（动画演示）的接触线总长L=PP+QQ。但由于齿距误差及弹性变形等原因，总载荷Fn并不是按PP/QQ的比例分配在PP及QQ这两条接触线上。因此其中一条接触线上的平均单位载荷可能会大于p(动画演示），而另一条接触线上的平均单位载荷则小于p。进行强度计算时当然应按平均单位载荷大于p的值计算。为此，引入齿间载荷分配系数Kα。

　　 Kα的值可用详尽的算法计算。对一般不需作精确计算的直齿轮和斜齿圆柱齿轮传动可查下表。

　　齿间载荷分配系数KHα、KFα

　　 KAFt/b ≥100N/mm <100N/m 精度等级Ⅱ组 5 6 7 8 5级及更低 经表面硬化的直齿轮 KHα 1.0 1.1 1.2 ≥1.2 KFα ≥1.2 经表面硬化的斜齿轮 KHα 1.0 1.1 1.2 1.4 ≥1.4 KFα 未经表面硬化的齿轮 KHα 1.0 1.1 ≥1.2 KFα ≥1.2 未经表面硬化的斜齿轮 KHα 1.0 1.1 1.2 ≥1.4 KFα

　　注：1）对修形齿轮，取KHα=KFα=1。
2）如大、小齿轮精度等级不同时，按精度等级较低者取值。
3）KHα为齿面接触疲劳强度计算用的齿间载荷分配系数，KFα为齿根弯曲疲劳强度计算用的齿间载荷分配系数。

　　Kβ--齿向载荷分布系数

　　如图<齿轮作不对称配置>所示，当轴承相对于齿轮作不对称配置时，受载前，轴无弯曲变形，轮齿啮合正常，两个节柱恰好相切；受载后，轴产生弯曲变形（图<轮齿所受的载荷分布不均>）,轴上的齿轮也就随之偏斜，这就使作用在齿面的载荷沿接触线分布不均匀（图<轮齿所受的载荷分布不均>）。

　　

　　

图<轮齿所受的载荷分布不均>

　　 当然，轴的扭转变形，轴承、支座的变形以及制造，装配的误差也是使齿面上载荷分布不均的因素。

　　计算轮齿强度时，为了计及齿面上载荷沿接触线分布不均的现象，通常以系数Kβ来表示齿面上分布不均的程度对轮齿强度的影响。

　　为了改善载荷沿接触线分布不均的程度，可以采用增大轴、轴承及支座的刚度，对称的配置轴承，以及适当的限制轮齿的宽度等措施。同时应尽可能避免齿轮作悬臂布置（即两个支承皆在齿轮的一边）。对高速、重载（如航空发动机）的齿轮传动应更加重视。

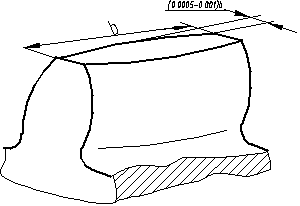

　　 除上述一般措施外，也可把一个齿轮的轮齿做成鼓形（右图）。当轴产生弯曲变形而导致齿轮偏斜时，鼓形齿齿面上载荷分布的状态如图<轮齿所受的载荷分布不均>所示。显然，这对于载荷偏于轮齿一端的现象有所改善。

　　由于小齿轮轴的弯曲及扭转变形，改变了轮齿沿齿宽的正常啮合位置，因而相应于轴的这些变形量，沿小齿轮尺宽对轮齿作适当的修形，可以大大的改善沿接触线分布不均的现象。这种沿尺宽对轮齿进行修形，多用于圆柱斜齿轮及人字齿轮传动，故通常即称其为螺旋角修形。

　　

　　

图<鼓形齿>

　　 齿向载荷分布系数Kβ可分为KHβ和KFβ。其中KHβ为按齿面接触疲劳强度计算时所用的系数，而KFβ为按齿根弯曲疲劳强度计算时所用的系数。下表是用于圆柱齿轮（包括直齿及斜齿）的齿向载荷分布系数KHβ。可根据齿轮在轴上的支承情况，齿轮的精度等级，齿宽b与齿宽系数φd从下表种查取。齿轮的KFβ可根据KHβ之值，齿宽b与齿高h之比值b/h从图弯曲疲劳强度计算用齿向载荷分布系数KFβ查得。

　　 接触疲劳强度计算用齿向载荷分布系数KHβ的简化计算公式

　　 调质齿轮 精度等级 小齿轮相对支承的布置 KHβ 6 对称 KHβ=1.11+0.18+0.15×b 非对称 KHβ=1.11+0.18(1+0.6)+0.15×b 悬臂 KHβ=1.11+0.18(1+6.7)+0.15×b 7 对称 KHβ=1.12+0.18+0.23×b 非对称 KHβ=1.12+0.18(1+0.6)+0.23×b 悬臂 KHβ=1.12+0.18(1+6.7)+0.23×b 8 对称 KHβ=1.15+0.18+0.31×b 非对称 KHβ=1.15+0.18(1+0.6)+0.31×b 悬臂 KHβ=1.15+0.18(1+6.7)+0.31×b 硬齿面齿轮 精度等级 限制条件 小齿轮相对支承的布置 KHβ 5 KHβ≤1.34 对称 KHβ=1.05+0.26+0.10×b 非对称 KHβ=1.05+0.26(1+0.6)+0.10×b 悬臂 KHβ=1.05+0.26(1+6.7)+0.10×b KHβ>1.34 对称 KHβ=0.99+0.31+0.12×b 非对称 KHβ=0.99+0.31(1+0.6)+0.12×b 悬臂 KHβ=0.99+0.31(1+6.7)+0.12×b 6 KHβ≤1.34 对称 KHβ=1.05+0.26+0.16×b 非对称 KHβ=1.05+0.26(1+0.6)+0.16×b 悬臂 KHβ=1.05+0.26(1+6.7)+0.16×b KHβ>1.34 对称 KHβ=1.0+0.31+0.19×b 非对称 KHβ=1.0+0.31(1+0.6)+0.19×b 悬臂 KHβ=1.0+0.31(1+6.7)+0.19×b

　　注：1）表中所列公式适用于装配时经过检验调整或对研跑合的齿轮传动（不作检验调整时用的公式见GB/T3480-1997）。

　　 2）b为齿宽的数值。
