齿轮传动的失效形式及设计准则

　　（一）失效形式

　　 齿轮传动就装置形式来说，有开式、半开式及闭式之分；就使用情况来说有低速、高速及轻载、重载之别；就齿轮材料的性能及热处理工艺的不同，轮齿有较脆（如经整体淬火、齿面硬度较高的钢齿轮或铸铁齿轮）或较韧（如经调质、常化的优质钢材及合金钢齿轮），齿面有较硬（轮齿工作面的硬度大于350HBS或38HRC，并称为硬齿面齿轮）或较软（轮齿工作面的硬度小于或等于350HBS或38HRC，并称为软齿面齿轮）的差别等。由于上述条件的不同，齿轮传动也就出现了不同的失效形式。一般地说，齿轮传动的失效主要是轮齿的失效，而轮齿的失效形式又是多种多样的，这里只就较为常见的轮齿折断和工作面磨损、点蚀,胶合及塑性变形等略作介绍，其余的轮齿失效形式请参看有关标准。至于齿轮的其它部分（如齿圈、轮辐、轮毂等），除了对齿轮的质量大小需加严格限制外，通常只需按经验设计，所定的尺寸对强度及刚度均较富裕，实践中也极少失效。

　　1.轮齿折断

　　轮齿折断有多种形式，在正常情况下，主要是齿根弯曲疲劳折断，因为在轮齿受载时，齿根处产生的弯曲应力最大，再加上齿根过渡部分的截面突变及加工刀痕等引起的应力集中作用，当轮齿重复受载后，齿根处就会产生疲劳裂纹，并逐步扩展，致使轮齿疲劳折断（见图1图2图3）。 此外，在轮齿受到突然过载时，也可能出现过载折断或剪断；在轮齿受到严重磨损后齿厚过分减薄时，也会在正常载荷作用下发生折断。 在斜齿圆柱齿轮（简称斜齿轮）传动中，轮齿工作面上的接触线为一斜线（参看），轮齿受载后，如有载荷集中时，就会发生局部折断。

图1

图2

图3

　　若制造或安装不良或轴的弯曲变形过大，轮齿局部受载过大时，即使是直齿圆柱齿轮（简称直齿轮），也会发生局部折断。
为了提高齿轮的抗折断能力，可采取下列措施：1）用增加齿根过渡圆角半径及消除加工刀痕的方法来减小齿根应力集中；2）增大轴及支承的刚性，使轮齿接触线上受载较为均匀；3）采用合适的热处理方法使齿芯材料具有足够的韧性；4）采用喷丸、滚压等工艺措施对齿根表层进行强化处理。

　　2.齿面磨损

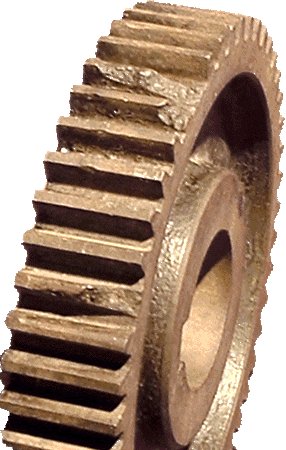

　　在齿轮传动中，齿面随着工作条件的不同会出现不同的磨损形式。例如当啮合齿面间落入磨料性物质（如砂粒、铁屑等）时，齿面即被逐渐磨损而至报废。这种磨损称为磨粒磨损（见图1图2图3）。它是开式齿轮传动的主要形式之一。改用闭式齿轮传动是避免齿面磨粒磨损最有效的方法。

　　3.齿面点蚀

　　点蚀是齿面疲劳损伤的现象之一。在润滑良好的闭式齿轮传动中，常见的齿面失效形式多为点蚀。所谓点蚀就是齿面材料变化着的接触应力作用下，由于疲劳而产生的麻点状损伤现象（见图1图2图3）。齿面上最初出现的点蚀仅为针尖大小的麻点，如工作条件未加改善，麻点就会逐渐扩大，甚至数点连成一片，最后形成了明显的齿面损伤。 齿轮在啮合过程中，齿面间的相对滑动起着形成润滑油膜的作用，而且相对滑动速度愈高，愈易在齿面间形成油膜，润滑也就愈好。当轮齿在靠近节线处啮合时，由于相对滑动速度低，形成油膜的条件差，润滑不良，摩擦力较大，特别是直齿轮传动，通常这时只有一对齿啮合，轮齿受力也最大，因此，点蚀也就首先出现在靠近节线的齿根面上，然后再向其它部位扩展。

　　从相对意义上说，也就是靠近节线处的齿根面抵抗点蚀的能力最差（即接触疲劳强度最低）。 提高齿轮材料的硬度，可以增强齿轮抗点蚀的能力。在啮合的轮齿间加注润滑油可以减小摩擦，减缓点蚀，延长齿轮的工作寿命。并且在合理的限度内，润滑油的粘度越高，上述效果也愈好。因为当齿面上出现疲劳裂纹后，润滑油就会侵入裂纹，而且粘度愈低的油，愈易侵入裂纹。润滑油侵入裂纹后，在轮齿啮合时，就有可能在裂纹内受到挤胀，从而加快裂纹的扩展，这是不利之处。所以对速度不高的齿轮传动，以用粘度高一点的油来润滑为宜；对速度较高的齿轮传动（如圆周速度v>12m/s），要用喷油润滑（同时还起散热的作用），此时只宜用粘度低的油。开式齿轮传动，由于齿面磨损较快，很少出现点蚀。

　　 4.齿面胶合

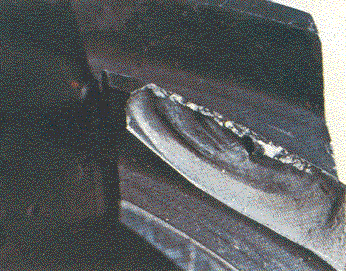

　　对于高速重载的齿轮传动（如航空发动机减速器的主传动齿轮），齿面间的压力大，瞬间温度高，润滑效果差，当瞬时温度过高时，相啮合的两齿面就会发生粘在一起的现象，由于此时两齿面又在作相对滑动，相粘结的部位即被撕破，于是在齿面上沿相对滑动的方向形成伤痕，称为胶合，如图1图2图3中的轮齿部分所示。传动时齿面瞬时温度愈高、相对滑动速度愈大的地方，愈易发生胶合。

　　有些低速重载的重型齿轮传动，由于齿面间的油膜遭到破坏，也会产生胶合失效。此时，齿面的瞬时温度并无明显增高，故称为冷胶合。 加强润滑措施，采用抗胶合能力强的润滑油（如硫化油），在润滑油中加入极压添加剂等，均可防止或减轻齿面的胶合。

　　5.齿面塑性变形

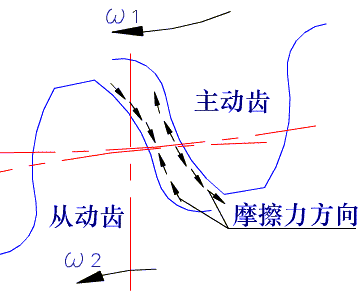

　　塑性变形属于轮齿永久变形一大类的失效形式，它是由于在过大的应力作用下，轮齿材料处于屈服状态而产生的齿面或齿体塑性流动所形成的。塑性变形一般发生在硬度低的齿轮上；但在重载作用下，硬度高的齿轮上也会出现。 塑性变形又分为滚压塑变和锤击塑变。滚压塑变是由于啮合轮齿的相互滚压与滑动而引起的材料塑性流动所形成的。由于材料的塑性流 动方向和齿面上所受的摩擦力方向一致，所以在主动轮的轮齿上沿相对滑动速度为零的节线处被碾出沟槽,而在从动轮的轮齿上则在节线处被挤出脊棱。这种现象称为滚压塑变（见右图）。锤击塑变则是伴有过大的冲击而产生的塑性变形，它的特征是在齿面上出现浅的沟槽，且沟槽的取向与啮合轮齿的接触线相一致。 提高轮齿齿面硬度，采用高粘度的或加有极压添加剂 的润滑油均有助于减缓或防止轮齿产生塑性变形。

　　提高轮齿对上述几种失效形式的抵抗能力，除上面所说的办法外，还有减小齿面粗糙度值，适当选配主、从动齿轮的材料及硬度，进行适当的磨合（跑合），以及选用合适的润滑剂及润滑方法等。前已说明，轮齿的失效形式很多。除上述五种主要形式外，还可能出现齿面融化、齿面烧伤、电蚀、异物啮入和由于不同原因产生的多种腐蚀和裂纹等等，可参看有关资料。

　　（二）设计准则

　　由上述分析可知，所设计的齿轮传动在具体的工作情况下，必须具有足够的、相应的工作能力，以保证在整个工作寿命期间不致失效。因此，针对上述各种工作情况及失效形式，都应分别确立相应的设计准则。但是对于齿面磨损、塑性变形等，由于尚未建立起广为工程实际使用而且行之有效的计算方法及设计数据，所以目前设计的一般使用的齿轮传动时，通常只按保证齿根弯曲疲劳强度及保证齿面接触疲劳强度两准则进行计算。对于高速大功率的齿轮传动（如航空发动机主传动、汽轮发电机组传动等），还要按保证齿面抗胶合能力的准则进行计算（参阅GB6413－1986）。至于抵抗其它失效能力，目前虽然一般不进行计算，但应采取的措施，以增强轮齿抵抗这些失效的能力。

　　由实践得知，在闭式齿轮传动中，通常以保证齿面接触疲劳强度为主。但对于齿面硬度很高、齿芯强度又低的齿轮（如用20、20Cr钢经渗碳后淬火的齿轮）或材质较脆的齿轮，通常则以保证齿根弯曲疲劳强度为主。如果两齿轮均为硬齿面且齿面硬度一样高时，则视具体情况而定。

　　功率较大的传动，例如输入功率超过75kW的闭式齿轮传动，发热量大，易于导致润滑不良及轮齿胶合损伤等，为了控制温升，还应作散热能力计算。

　　开式（半开式）齿轮传动，按理应根据保证齿面抗磨损及齿根抗折断能力两准则进行计算，但如前所述，对齿面抗磨损能力的计算方法迄今尚不够完善，故对开式（半开式）齿轮传动，目前仅以保证齿根弯曲疲劳强度作为设计准则。为了延长开式（半开式）齿轮传动的寿命，可视具体需要而将所求得的模数适当增大。

　　前已述之，对于齿轮的轮圈、轮辐、轮毂等部位的尺寸，通常仅作结构设计，不进行强度计算。
