燃机跳闸分析报告，收藏！

　　一、事故前运行状态

　　9E燃机运行中，负荷50MW，联合循环汽机运行，负荷35MW。燃机发电机保护装置G60A运行正常，G60B有两个报警存在，L86G2AMON 74-86G2A LOCK OUTRELAY COIL FAULT，L94DP2 GENERATOR PROTECTION FIRST G60BCRITICAL FAILURE。

　　二、 机组停机经过

　　2020年5月18日，天气阵雨。00时32分电厂1号主变150KV侧开关52L跳闸，高厂变15KV侧开关52A跳闸，发电机解列，燃机空载全速，20KV备用电源MA14开关自投成功。

　　三、现场检查及处理情况

　　检查燃机发电机保护装置，发现G60A装置面板无灯显示，闭锁继电器74/86G-1A、74/86G-1B、74-86N指示灯不亮，G60B装置面板上跳闸指示灯点亮，74/86G-2B动作。

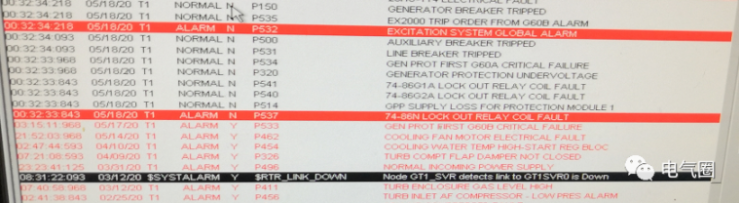

　　解列时MARKV上报警显示：P514保护模块1电源丢失,P537/P540/541闭锁继电器线圈故障，P534发电机G60A严重故障。（截屏为保护模块1重新上电后）

　　经检查，在直流电源柜上，保护模块1的电源开关（Q100）跳闸，发电机保护装置G60A和闭锁继电器74-86G1A/74-86G2A/74-86N失电。试送电G60A/74-86G1A/74-86G2A上电正常，74-86N指示灯未亮，据当值人员讲，解列时闭锁继电器74-86N伴随砰响似发出弧光，怀疑继电器故障。

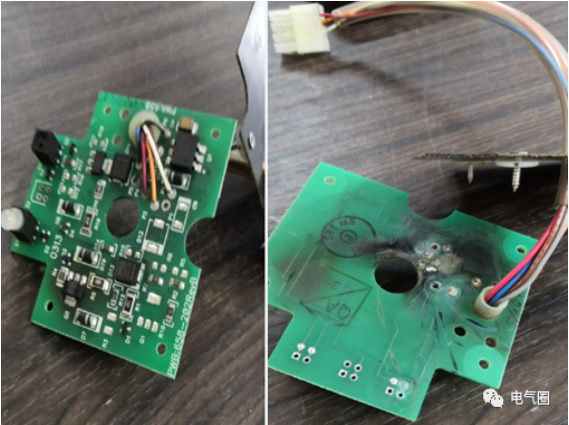

　　拆卸闭锁继电器74-86N，发现继电器面板内电路板元件有打火烧蚀痕迹，判断面板损坏打火短路造成电源开关跳闸。

　　四、跳机分析

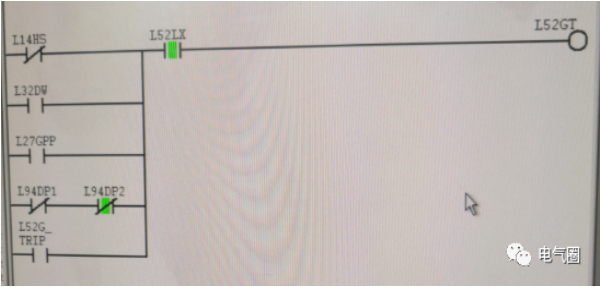

　　闭锁继电器74-86N面板内电路板损坏打火短路，造成电源开关跳闸，保护模块1失电，发出P534发电机G60A严重故障报警，由于5月17号已经存在的P533发电机G60B严重故障报警，根据MARKV上逻辑：

　　533 L94DP2_ALM GEN PROT FIRST G60B CRITICALFAILURE

　　534 L94DP1_ALM GEN PROT FIRST G60A CRITICALFAILURE

　　L94DP1、L94DP2两个报警同时出现，L52GT动作闭锁74-86G2B，解列发电机。

　　五、启机处理过程

　　整体更换了闭锁继电器74-86N，送电正常，L94DP1已恢复。

　　启机，02：27燃机并网。

　　六：急需解决的问题

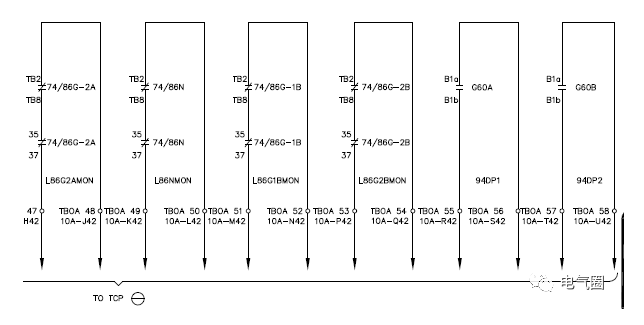

　　目前保护装置G60B不时发GEN PROT FIRST G60B CRITICAL FAILURE报警，现场检查装置G60B上B1a、B1b开路未闭合。

　　G60B装置上显示：

　　结合近年装置更换新电池后，两周就又出亏电显示现象，怀疑装置本身故障发94DP2报警，此报警对机组安全运行造成严重隐患,需GE方提供支持处理。
